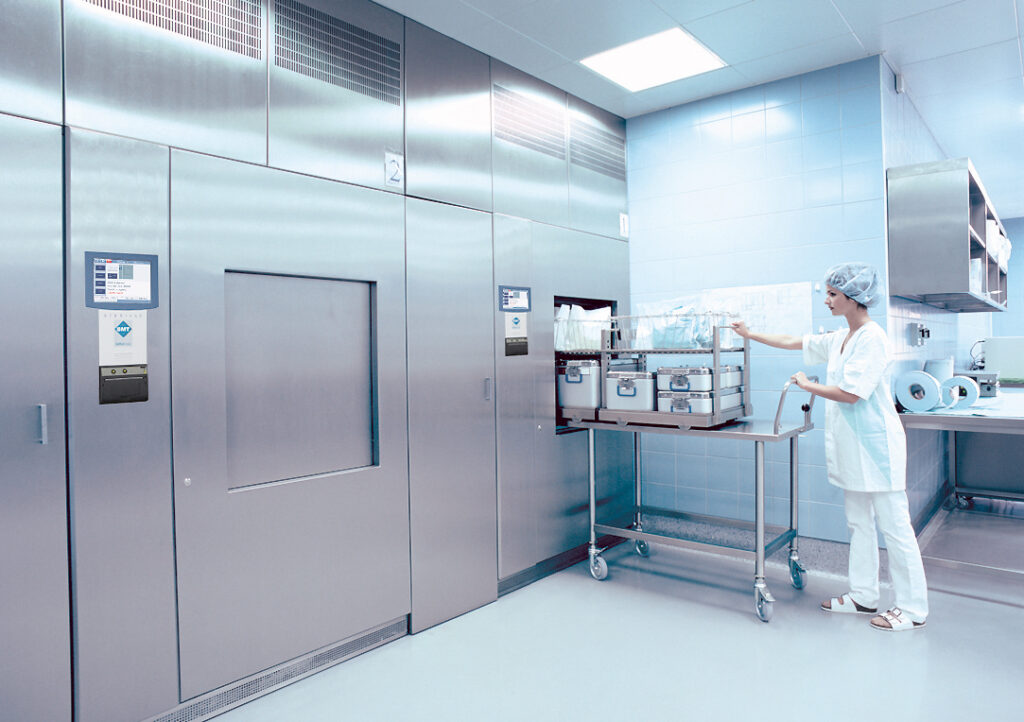

En el corazón de toda central de esterilización hospitalaria se encuentra un equipo crítico para la bioseguridad del entorno clínico: el autoclave o esterilizador a vapor. Su correcto funcionamiento garantiza que todo el instrumental quirúrgico y médico esté libre de microorganismos, protegiendo así la vida de pacientes y personal de salud. En IngeniaMed Ingeniería Clínica, nuestro compromiso con la seguridad hospitalaria nos lleva a realizar mantenimientos meticulosos y altamente técnicos en estos dispositivos clave.

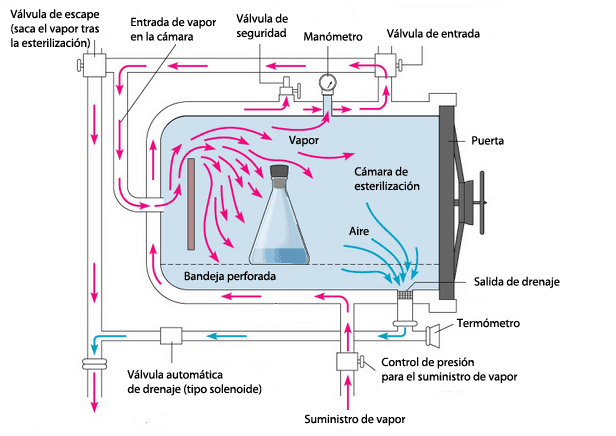

Principales Partes de un Esterilizador a Vapor
Un esterilizador de vapor moderno está compuesto por varios sistemas que trabajan en sincronía:
- Cámara de esterilización: contenedor presurizado donde se coloca la carga.

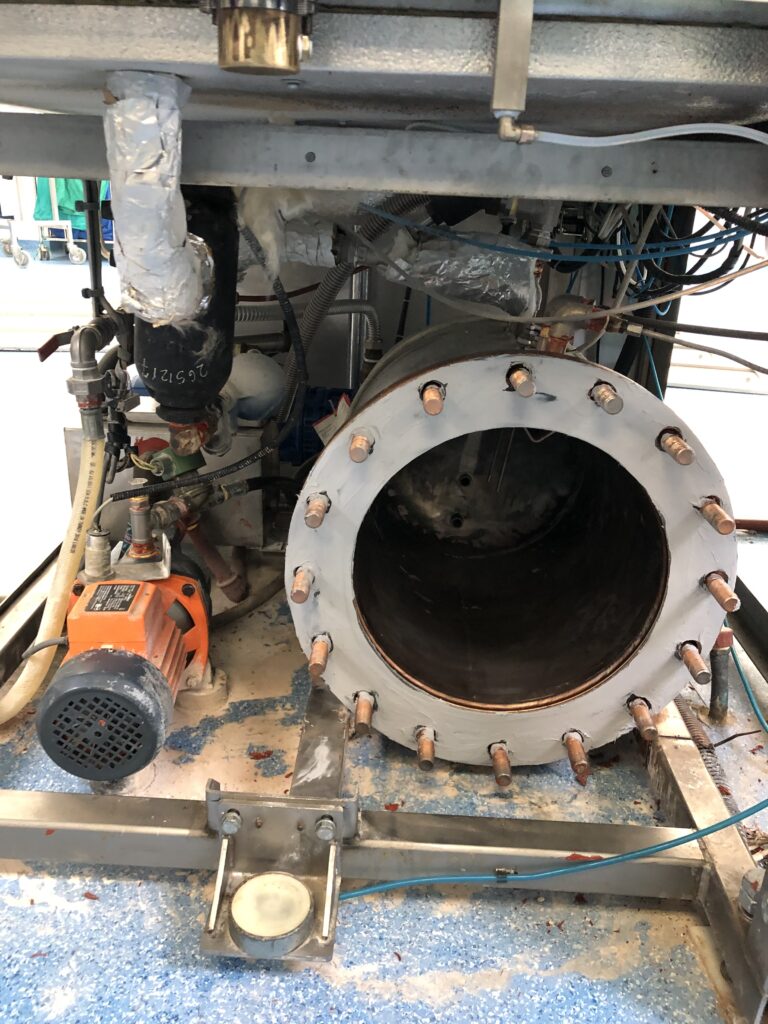

- Generador de vapor: produce vapor saturado, ya sea integrado o externo.
- Sistema de vacío: permite el desplazamiento del aire y la penetración del vapor.
- Válvulas y sensores: controlan y monitorean presión, temperatura, nivel de agua, etc.
- Intercambiadores de calor: enfrían la cámara tras el proceso.
- Controlador electrónico (PLC o HMI): gestiona los ciclos de esterilización.
- Bomba de vacío y trampas de vapor: aseguran eficiencia térmica y evacuación adecuada.
- Puerta o puertas automáticas: diseñadas con sistemas de seguridad redundantes.
Cada una de estas partes debe ser inspeccionada y mantenida conforme a normativas como ISO 17665-1, IEC 61010-2-040 y recomendaciones de fabricante.
Partes Más Vulnerables que Requieren Verificación Técnica

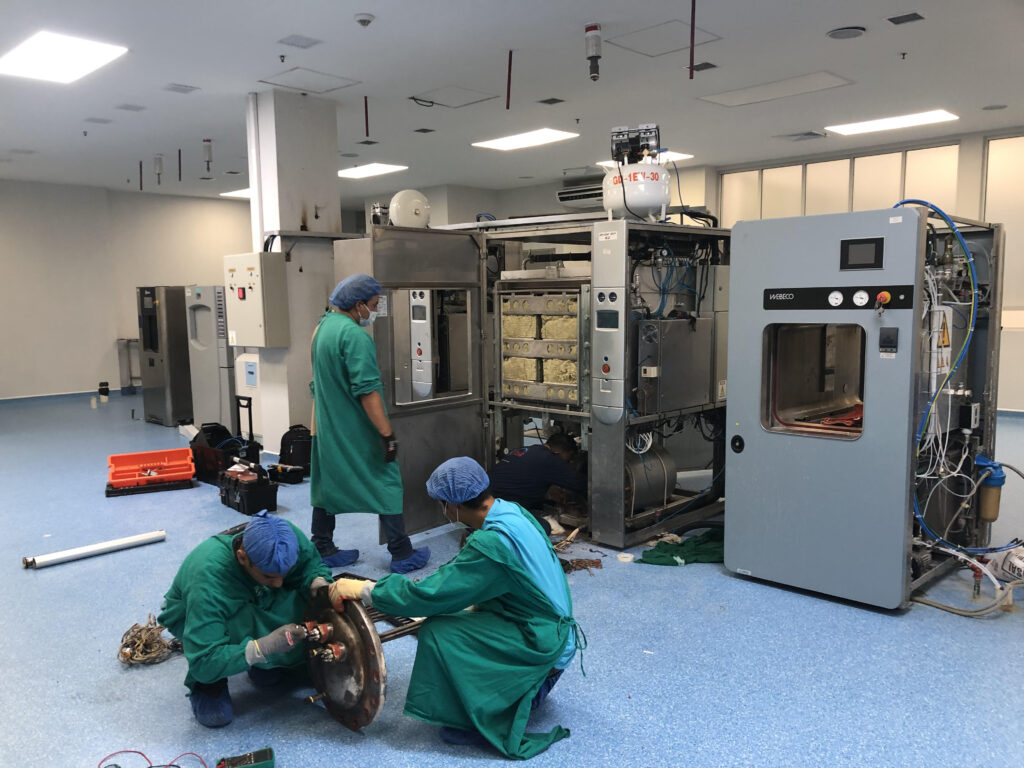

Durante los mantenimientos preventivos y correctivos, nuestros ingenieros biomédicos ponen especial atención a los siguientes componentes, considerados los más susceptibles al desgaste o fallos funcionales:

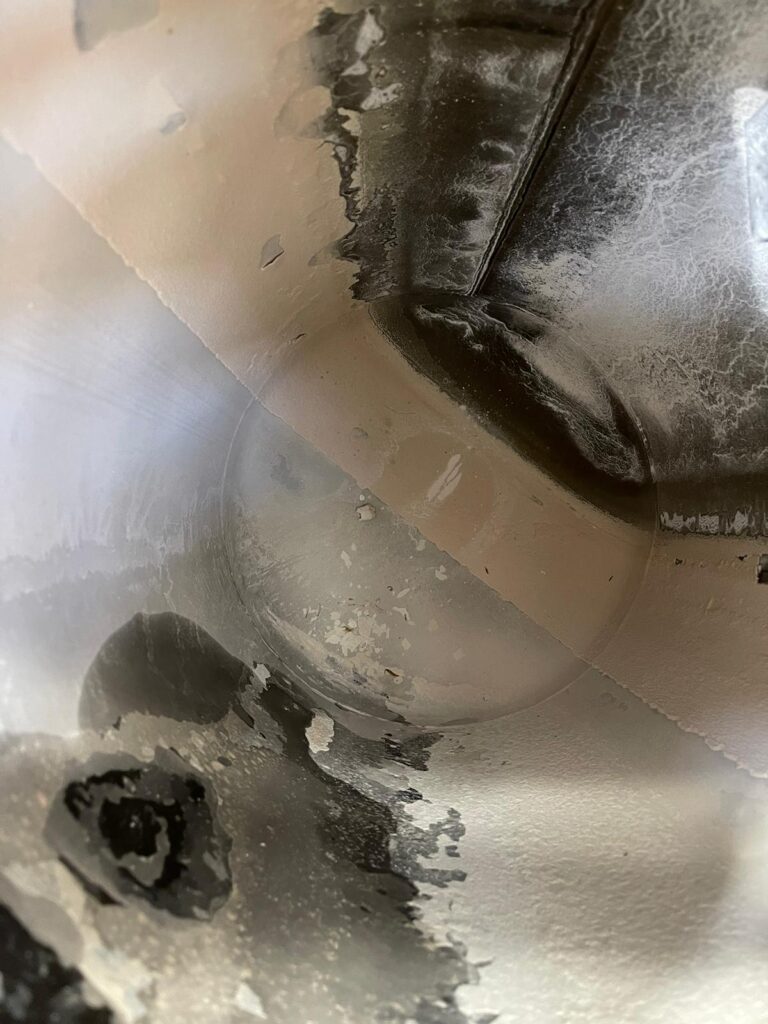

- Resistencias eléctricas del generador de vapor: propensas a incrustaciones minerales (scaling).
- Juntas y empaques de la puerta: deterioro por fatiga térmica y presión.
- Válvulas solenoides y neumáticas: desgaste por ciclos continuos.
- Sensores de temperatura y presión (PT100, transductores): calibración crítica.
- Filtros de vacío y trampas de vapor: bloqueos afectan la eficiencia del ciclo

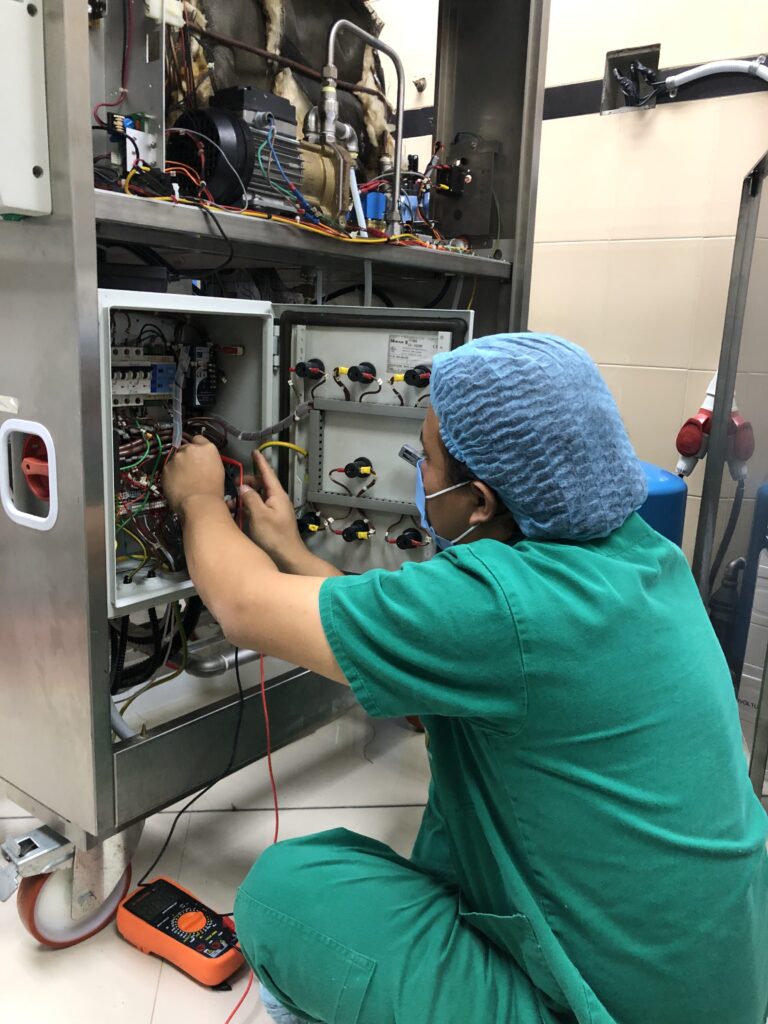

- Panel de control o HMI: errores de programación o fallos de comunicación.
Variables Críticas que Controla un Autoclave
Un esterilizador a vapor de grado hospitalario regula varias variables fundamentales, las cuales deben mantenerse dentro de rangos específicos para garantizar la eficacia biológica del proceso:
| VARIABLE | RANGO TÍPICO DE OPERACIÓN | TOLERANCIA ESTÁNDAR | FASE DEL CICLO | OBSERVACIONES TÉCNICAS |
| TEMPERATURA | 121 °C – 134 °C | ±1 °C | Meseta (exposición) | Dependiendo del tipo de carga (textil, instrumental, cavidades, etc.) |
| PRESIÓN | 2.0 – 3.2 bar (abs) | ±0.1 bar | Meseta (exposición) | Relacionada con la temperatura por tabla de vapor saturado |
| TIEMPO DE EXPOSICIÓN | 4 – 20 minutos | ±5% del valor programado | Meseta | En función del tipo de carga y validación del ciclo |
| TIEMPO TOTAL DEL CICLO | 30 – 90 minutos | ——— | Ciclo completo | Incluye fases de precalentamiento, vacío, meseta, secado y enfriamiento |
| VACÍO INICIAL (TIEMPO Y NIVEL) | -0.8 a -0.95 bar / 5 – 15 min | ±0.05 bar | Prevacío | Eliminación del aire previo. Requiere prueba de fugas para asegurar estanqueidad |
| Nº de pulsos de vacío | 2 – 4 | Según configuración | Prevacío | Mayor número de pulsos mejora penetración del vapor |
| Tiempo de secado | 5 – 20 minutos | ±10% | Posesterilización | Crítico para cargas textiles o porosas |
| Tiempo de llenado de cámara | 1 – 3 minutos | ±10% | Preesterilización | Controlado por válvulas y sensores de nivel de vapor |
| Humedad residual de carga | < 3% | Requiere validación física | Final del ciclo | Alta humedad puede indicar mal secado o exceso de carga |
| Consumo de agua por ciclo | 10 – 30 L | Según modelo | Todo el ciclo | Indicador indirecto de fugas o ineficiencia en el sistema de vacío |
| Consumo eléctrico por ciclo | 2 – 8 kWh | Según potencia instalada | Todo el ciclo | Variable en modelos con generador de vapor interno |
| Tiempo de apertura post ciclo | 3 – 5 minutos tras finalización | ——– | Post ciclo | No debe abrirse mientras la cámara esté presurizada o con temperatura elevada |
| Prueba de fuga de cámara | Pérdida ≤ 1.3 mbar/min | Conforme a ISO 11140-3 | Prueba autónoma | Realizada antes del ciclo de esterilización, especialmente en ciclos críticos |
El controlador monitorea estos parámetros en tiempo real y los registra para trazabilidad. Una falla en cualquiera de estas variables puede comprometer la esterilización total del material.

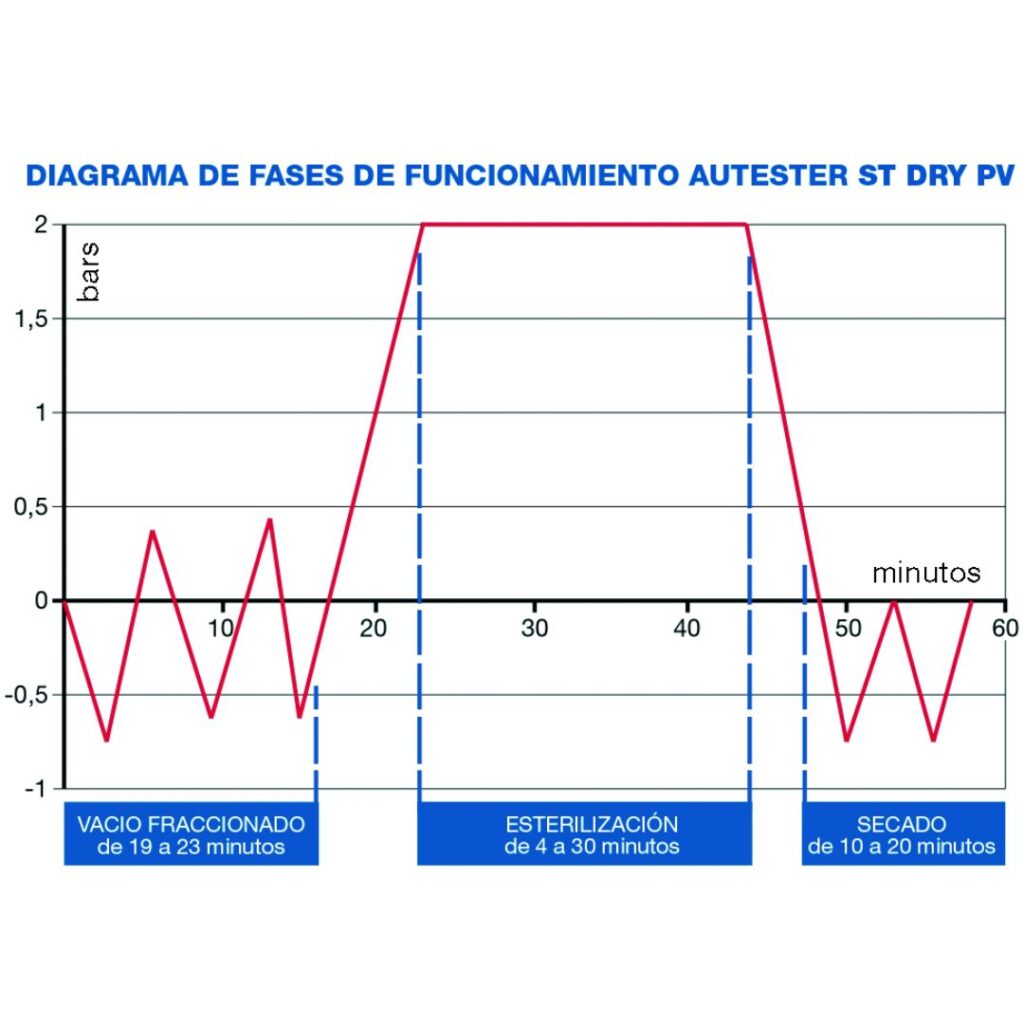

La Importancia de la Meseta de Esterilización
La meseta o fase de exposición es el momento del ciclo donde la temperatura y la presión alcanzan sus valores objetivo y se mantienen de forma constante durante un periodo determinado. Este tiempo asegura la inactivación térmica de esporas bacterianas como Geobacillus stearothermophilus, el estándar de oro en validaciones.
La estabilidad térmica y de presión durante esta fase es clave. Las desviaciones pueden ser causadas por:
- Fugas en válvulas o empaques.
- Variaciones en la carga (demasiado densa o mal distribuida).
- Calentamiento deficiente del generador.
- Falla en sensores de control.
Nuestros ingenieros realizan pruebas como test de Bowie & Dick, pruebas de fugas y verificación con termopares para asegurar que la meseta cumpla con los criterios de validación térmica y normativa vigente.
Conclusión
Un mantenimiento a un equipo de esterilización o autoclave bien ejecutado no solo evita fallos técnicos, sino que protege la vida de los pacientes al garantizar que cada instrumento esté esterilizado adecuadamente. En IngeniaMed Ingeniería Clínica, nuestra misión es asegurar que cada ciclo de esterilización sea efectivo, trazable y confiable.
Porque para nosotros, la ingeniería clínica no es solo técnica, es una responsabilidad ética. Estamos donde se necesita que la tecnología funcione con precisión… incluso en silencio, incluso detrás del telón.
